大辉狼D7称重监测防控仪



大辉狼D7

称重监测防控仪

使用说明书

V2.0



南昌领帆电子科技有限公司

温馨提示：使用前请仔细阅读说明书，并请妥善保管，以便日后查用。



第1章  参数配置



品种	参数		数量
D7	整机规格	长：300mm	1台
		宽：210mm
		高：120mm
	重量：	1600克
	颜色：	银色
	防范频段：	民用频率
	输入电压：	12.6V
	峰值功耗：	15W
	待机功耗：	1W
	监测响应时间：	0.1秒
	监测半径：	150米
高增益天线			7根
电源适配器	12.6V 1A		1个
使用说明书			1本
包装盒	360*255*150mm		1个
*充电锂电池	12V 2000mAh		1个
*车载电源线	12V车可用，24V车不可用		1条

注：带*为选配附件，默认不带。



第二章 注意事项



1、严禁使用非标配电源适配器给本产品供电。

2、本产品为高频射频精密仪器，非专业人员私自拆卸会损坏仪器性能。

3、本产品的屏蔽网对所有的地磅遥控，以及接近地磅遥控的信号适用，因此请灵活合理的选用工作模式。

4、防控仪的监测范围是以本产品为中心的半径区域有效，因此请注意正确选择摆放的位置。

5、本产品应放在合适的位置使用，以发挥最佳效果。建议尽量放在离地面1米以上的地方。严禁直接放在地面使用，与地磅之间尽可能避开大型物体或强电场，大型用电器等物体。

6、请尽量避免将本产品常期置于高温，潮湿，强光，雨水等极端环境中工作。

7、选配的充电锂电池属易耗品，不属于三包范围，为延长锂电池的使用寿命，务必先充足电再使用，若长时间不用，必须每隔2个月充足一次电，在安装或搬运时务必小心轻放，避免强烈振动，避免冲击或撞击，防止蓄电池内部电极短路，损坏电池.

8、选配车载电源时只能用于12V汽车使用，严禁在24V汽车使用，否则会烧坏内部模块！！



第三章 安装说明



1、天线安装

使用前将设备7根天线依次安装上，并确保每根天线旋紧到底，注意设备不安装天线就使用，容易烧坏内部发射模块。

2、电源安装

电源适配器的安装：将电源适配器一端插入仪器的电源输入孔，另一端插入220V插座即可。

锂电池（选配）的安装：将锂电池的公头插入仪器的12V输入接口即可，锂电池的母头与电源适配器连接，连接后可给锂电池充电。

车载电源线（选配）的安装：将车载电源线一端插入仪器12V电源输入口，另一端插入汽车点烟器接口，插好后点烟器上的红灯会亮。

3、设备开机

电源插好后，打开开关即可正常工作。

4、标配不带车载电源线和充电锂电池，将电源适配器连接好即可工作，选配锂电池后，将电源适配器或车载电源线与仪器连接好即可。



第四章  操作说明



一、选择工作模式

1、开机默认进入【自动还原模式】，在其他模式下按还原键进入【自动还原模式】，此时电源灯、还原灯、单机灯亮。

2、按自动键进入【自动屏蔽模式】，此时电源灯、自动灯亮、屏蔽灯闪烁、单机灯亮。

3、按屏蔽键进入【直接屏蔽模式】，此时电源灯、屏蔽灯、单机灯、警示1-警示5全部点亮。

4、按干扰键进入【自动干扰模式】，此时电源灯、干扰灯、单机灯亮。

5、在任意模式下按静音键，静音灯亮即可静音工作。

6、根据需求选择合适的工作模式，以发挥最佳的防控效果。

二、工作模式介绍

1、【自动还原模式】：防控仪扫描空旷条件下半径150米范围内所有地磅遥控的操作。一旦检测到有遥控操作，仪器语音报警提示“检测到疑似信号，请注意防范”，警示灯1-5同时闪烁提示，并自动将遥控数据清除，还原称重结果为真实重量。

例：货物重量15000公斤，对方操作遥控将重量变为12000公斤，此时仪器会语音报警提示“检测到疑似信号，请注意防范”，警示灯1-5同时闪烁提示，并在2秒内将重量自动还原为15000公斤。

使用建议：【自动还原模式】适用于不揭穿对方，同时又保护称重数据公平公正。

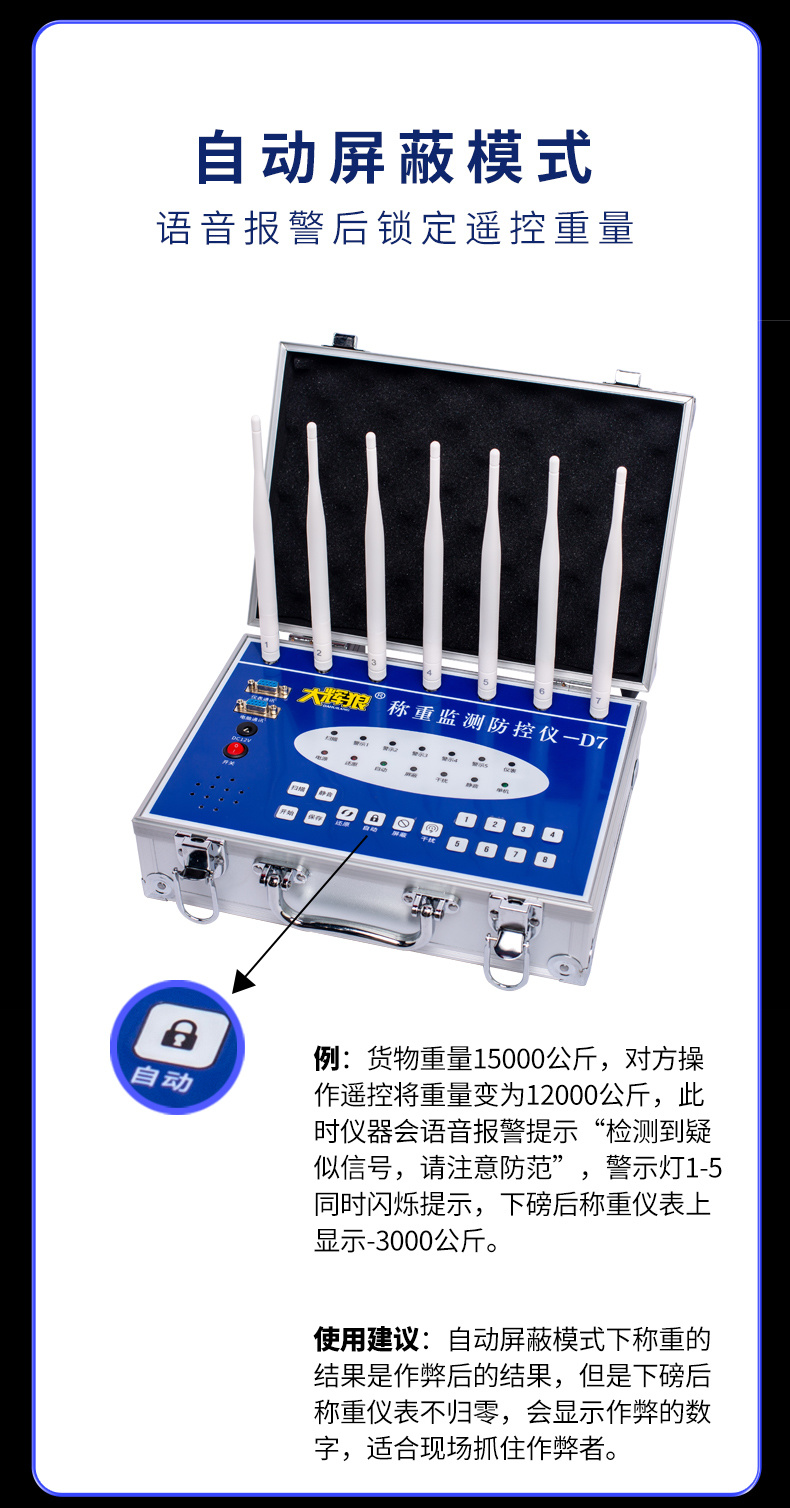

2、【自动屏蔽模式】：防控仪扫描空旷条件下半径150米范围内所有地磅遥控的操作。一旦检测到有遥控操作，仪器语音报警提示“检测到疑似信号，请注意防范”，警示灯1-5同时闪烁提示，并自动将遥控数据锁定，下磅后作弊重量会显示在称重仪表上无法清零。

例：货物重量15000公斤，对方操作遥控将重量变为12000公斤，此时仪器会语音报警提示“检测到疑似信号，请注意防范”，警示灯1-5同时闪烁提示，下磅后称重仪表上显示-3000公斤。

使用建议：【自动屏蔽模式】下称重的结果是作弊后的结果，但是下磅后称重仪表不归零，会显示作弊的数字，适合现场抓住作弊者。

3、【直接屏蔽模式】：进入此模式后，警示1-警示5灯全亮，仪器不断发送屏蔽网信号，直接将遥控信号屏蔽掉，无法通过遥控修改重量。

例：货物重量15000公斤，对方无法使用遥控无法作弊，仪器不报警提示，此模式需要在磅房称重附近使用。

使用建议：【直接屏蔽模式】会对周围的信号（部分汽车、电动车、电动门遥控等）产生干扰，请谨慎使用。

4、【自动干扰模式】：防控仪扫描空旷条件下半径150米范围内所有地磅遥控的操作。一旦检测到有遥控操作，仪器语音报警提示“检测到疑似信号，请注意防范”，警示灯1-5同时闪烁提示，并自动干扰称重数据上下跳动，以提示此次称重数据异常，不可继续称重。

例：货物重量15000公斤，对方操作遥控将重量变为12000公斤，此时仪器会语音报警提示“检测到疑似信号，请注意防范”，警示灯1-5同时闪烁提示，称重仪表数据会15000,12000,13000来回跳动。

使用建议：【自动干扰模式】下称重的结果上下跳动，无法固定，下磅后称重仪表依然会数字上下跳动，达到使用了遥控器就无法完成正常称重过程。

三、自动扫描功能

1、防控仪可以在地磅空闲无重物时对地磅进行扫描，扫描地磅是否存在作弊隐患，操作方法如下：

开机后，按【扫描】键，扫描灯亮进入自动扫描模式，选择【3、4、5、6】其中一个键，再按开始，警示1-警示5指示灯依次循环点亮表示正在对地磅进行扫描，整个扫描过程需要1分钟-2个小时不等，在扫描时一旦地磅显示屏上出现一个固定的数值，说明这台地磅存在作弊隐患，曾经被遥控过。如果扫描超过2个小时地磅显示屏上没有数值出现，说明这台地磅目前是安全的。

2、对于提前设定好的作弊数据，可以将其清除，操作方法如下：

    开机后，按【扫描】键，扫描灯亮进入自动扫描模式，选择【8】键再按开始，警示1-警示5指示灯依次循环点亮表示正在对地磅进行扫描清除，整个扫描过程需要1-3分钟，清除完之后再选择合适的工作模式即可。

四、调取作弊数据功能

调取作弊数据功能可以在不连接称重仪表的情况下将作弊者遥控器设置的数据分别调取出来，操作方法如下：

仪器在正常工作状态下，监测到作弊信号，产生报警后，

按下方的【1、2、3、4、5、6、7、8】键可分别将作弊者每键设置的作弊吨位显示在称重仪表上。

五、常用信号白名单功能

1、设置白名单

在防控仪正常使用时，如果周围门卫室有道闸等遥控操作，防控仪产生误报警，可设置为常用信号白名单，设置好以后就不会误触发报警，设置方法如下：

正常启动防控仪，按一下道闸遥控，防控仪语音报警，此时按住【保存】键10秒钟，直到警示1-警示5灯闪烁绿灯三次，再松开表示设置完毕。

2、清除白名单

    防控仪正常启动后，同时按住【开始】和【保存】键10秒钟，直到警示1-警示5灯闪烁绿灯三次，再松开表示白名单已被清空。

六、通讯

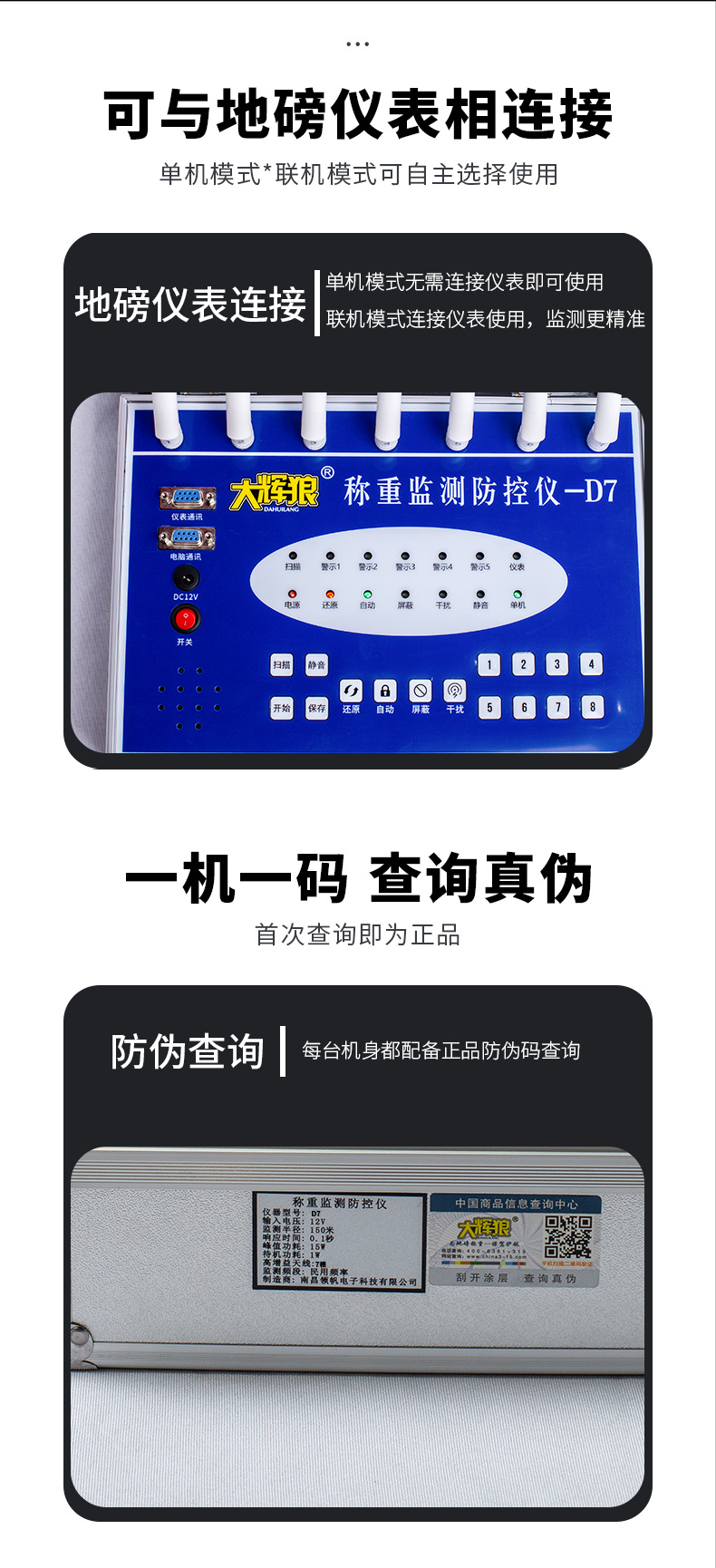

1、仪表通讯：将仪表通讯串口与称重仪表串口相连接，连接后，仪器会对重量数据和遥控数据进行分析，只有在称重过程中同时又接收到了遥控信号，或者没有称重，但是遥控改变了地磅数据的情况下，才监测报警，降低了误报的情况，使报警信号更精确。

仪表通讯支持与宁波柯力、上海耀华、梅特勒托利多、济南金钟等主流称重仪表相连接，连接方式如下：

1. 线路连接

柯力连接方式：防控仪2-仪表3，防控仪3-仪表2，防控仪5-仪表5.

    耀华连接方式：防控仪2-仪表6，防控仪3-仪表7，防控仪5-仪表8.

2. 通讯参数

 防控仪支持波特率1200、2400、4800、9600四种自适应，通讯协议宁波柯力、上海耀华、梅特勒托利多、济南金钟等协议自适应。

将线路连接好开机后1分钟之内会自动匹配波特率、通讯协议，仪表灯亮表示已连接成功。

2、电脑通讯：仪器支持电脑客户端连接和二次开发，采用RS232接口通讯，如需要和称重软件相连接，可向供货商索取二次开发通讯协议。





第五章  商标与版权

1. 【大辉狼】为南昌领帆电子科技有限公司在中国注册商标。
2. 本手册版权为南昌领帆电子科技有限公司所有。
3. 以上商标及手册版权由中华人民共和国知识产权法保护，未经许可严禁以任何方式使用以上商标及手册全部或部分图片和文字内容。
4. 【大辉狼】品牌商标注册号：15781299号
5. 本产品已获得专利，专利号：ZL 202122259452.X。
6. 真伪查询：本公司生产的仪器均贴有防伪码，刮开涂层可扫码查询：

如果查询结果为首次查询，则是全新原装正品，

如果查询结果显示为已经查询过多次，则表示不是本公司生产的产品，注意谨防假冒。



保修卡



保修说明

此保修说明请用户妥善保管，以作维修凭证。

产品自购买之日起十二个月内在正常使用和维护的情况下，机器本身机件材料及工艺出现问题，发生故障经查验属实，本公司将提供免费调换产品。

仪器自购买之日起终身维修。产品因错误安装，操作而导致机器损坏，人为损坏或疏忽进水，或其他物质渗入机内造成损坏的，本公司不免费维修。

产品名称	大辉狼称重监测防控仪
型号
购买日期
购买数量
购买单位
备注



南昌领帆电子科技有限公司
